Атлант-40 Інструкція по монтажу рулонної штори

Рулонні штори відрізняються за варіантом монтажу - на стулку або на отвір, а по конструкції - відкриті системи, системи з касетою.
Для монтажу на раму вікна, на стіну, на стелю пропонуються відкриті системи рулонних штор з різним діаметром валу і механізмів: Ельф, Лайт, Стандарт, Атлант.

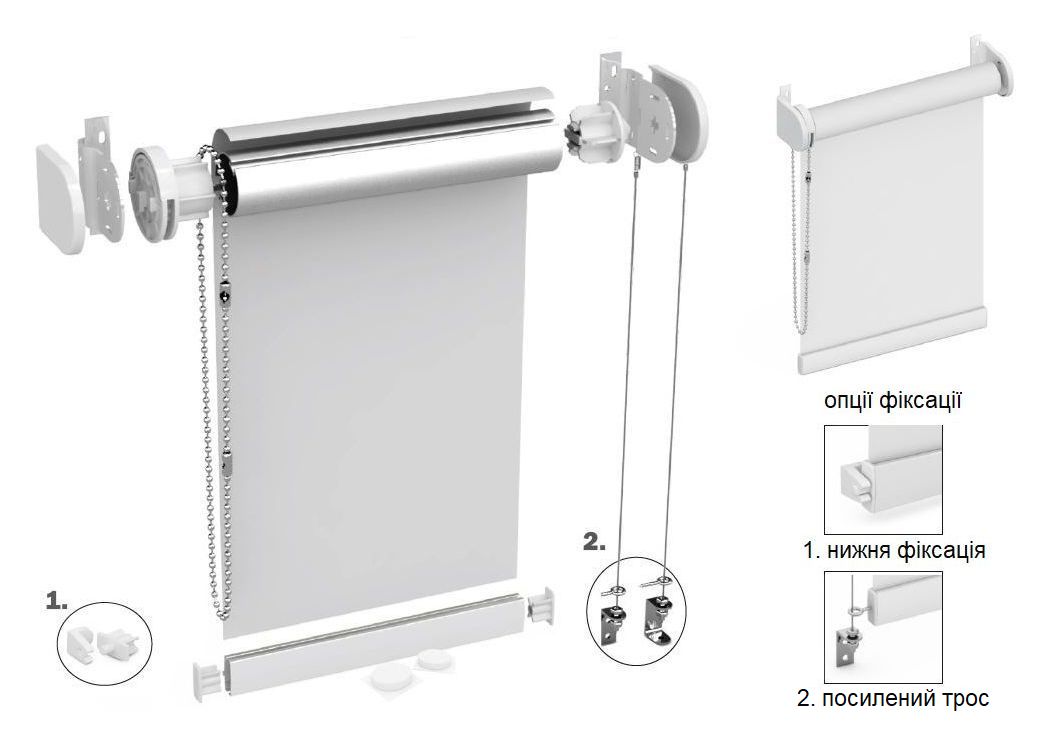

Основна комплектація виробу в транспортній упаковці:

1. Тканина на валу зі встановленим механізмом, нижня планка, закріплена транспортним оборотом тканини.

2. Комплектація:
Кронштейни А-40 – 2 шт.
Маскувальні кришки А-40 – 2 шт.
Замок металевий ланцюга – 2 шт.
Шуруп 4 х50 – 4 шт.
Дюбель 6 х 50 – 4 шт.
Демпфери – 2 шт (не комплектуються при виборі модифікації «посилений тросик»)

Модифікація "Посилений тросик" (додаткова комплектація):
Кронштейн тросової фіксації посилений – 2 шт.
Металева втулка 2 шт.
Тросики для наклонної фіксації
Шуруп 3,5 х32 – 4 шт.
Дюбель 6 х 30 – 4 шт.

Перед встановленням:
Обережно розпакувати виріб.
Перевірити відповідність товару формі замовлення.
Перевірити комплектність виробу відповідно до замовленої модифікації.
Увага! Малярську стрічку, яка фіксує тканину в шторі, рекомендується не знімати до кінця монтажу, щоб запобігти забрудненню тканини і зміщенню намотування.

Монтаж.
1. Штору, зібрану з кронштейнами докласти до місця установки відповідно до вимірювання.
Місце свердління кронштейнів визначити на отвір або в отвір, використовуючи «рівень», позначити олівцем.

2. Установка кронштейнів:
До міток докласти кронштейн і позначити місця свердління.
Просвердлити отвори (під дюбель Ø  6 мм), встановити 1-й кронштейн, запустити штору, ще раз перевірити горизонтальний рівень.
Позначити місця свердління для 2-го кронштейна (вичавити втулку), потім зняти  штору та установити другий кронштейн.

3. Завести механізм в пази кронштейна і, вичавивши стрижень втулки, зафіксувати її в пази кронштейна, зняти малярську стрічку і транспортний оборот тканини, встановити камуфляжні кришки.

4. Перевірити роботу штори і рівність намотування, для цього за допомогою ланцюжка опустити і підняти полотно виробу (в разі автоматизації виробу - вивчити інструкцію з підключення та програмування двигуна), при необхідності відрегулювати намотування за допомогою невеликих відрізків малярської стрічки, які кріпляться на оголений вал з протилежного боку намотування, що минає відрегулювати намотування.

5. Установити замки ланцюга для крайнього нижнього і верхнього положення (в разі автоматизації виробу виставити кінцеві точки відповідно до інструкції по підключенню і програмування двигуна).

6. Демпфери встановлюються ззаду нижньої планки ліворуч і праворуч.

Модифікація «Посилений тросик»:
- Опустити полотно і завести в кільце стержня тросик, натягнути трос паралельно і відзначити місця свердління отворів для металевих куточків.
- За допомогою шурупів встановити металеві кронштейни тросової фіксації.
- Завести тросик в металевий куточок, натягнути вертикально, зафіксувати трос за допомогою гвинта металевої втулки.
- Відрізати зайву довжину троса, залишивши не менше 1 см для можливості регулювання натягу в подальшому.
